Подготовка штатива CAS-820A для проведения пошаговой DSA
Установка Ω-образную консоли в различных положениях пациента.
<1> Перемещение C-образной консоли в исходное положение (угол поворота штатива 90° или -90°).
<2> Настройка стола катетеризации
1.Задайте угол поверхности стола катетеризации равным 0°. Описание рабочих операций приведено в руководстве по эксплуатации .

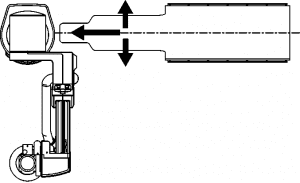

2. Если C-образная консоль была перемещена в исходное положение справа от пациента (угол поворота штатива 90°), выполните продольное о поперечное перемещения верхней секции стола, чтобы переместить ее к C-образной консоли в такое положение, в котором она не прикасалась бы к C-образной консоли.
<3> Настройка Ω-образной консоли Установите Ω-образную консоль в положение для проведения пошаговой DSA. Ω-образную консоль можно установить как справа, так и слева от пациента. Обратите внимание на то, что выполнение пошаговой DSA невозможно, если Ω-образная консоль не будет находиться в указанном положении.
Чтобы установить Ω-образную консоль справа от пациента>
(a) Детектор рентгеновского излучения Ω-образной консоли находится слева от пациента (ориентация LL), выполните следующие операции, чтобы установить Ω-образную консоль в положение для проведения пошаговой DSA.
• Поворот Ω-образной консоли : на угол 0°
• Перемещение Ω-образной консоли : на угол от 0° до 30°
(b) Детектор рентгеновского излучения Ω-образной консоли находится справа от пациента (ориентация RL), выполните следующие операции, чтобы установить Ω-образную консоль в положение для проведения пошаговой DSA.
• Автоматическое позиционирование : Ориентация LL (кнопка автоматического позиционирования № 95)
• Перемещение Ω-образной консоли : на угол от 0° до 30°
Чтобы установить Ω-образную консоль слева от пациента
(a) Детектор рентгеновского излучения Ω-образной консоли находится справа от пациента (ориентация RL), выполните следующие операции, чтобы установить Ω-образную консоль в положение для проведения пошаговой DSA.
• Поворот Ω-образной консоли : на угол -180°
• Перемещение Ω-образной консоли : на угол от 0° до 30°
(b) Детектор рентгеновского излучения Ω-образной консоли находится слева от пациента (ориентация LL), выполните следующие операции, чтобы установить Ω-образную консоль в положение для проведения пошаговой DSA.
• Автоматического позиционирование : Ориентация RL (кнопка автоматического позиционирования № 96)
• Перемещение Ω-образной консоли : на угол от 0° до 30°
ПРИМЕЧАНИЕ: 1. Описание операций по управлению перемещением Ω-образной консоли приведено в руководстве по эксплуатации.
2. Описание операций по автоматическому позиционированию приведено в руководстве по эксплуатации.
3. Задайте угол перемещения Ω-образной консоли в пределах от 0° до 30°.
4. Убедиться в правильном задании угла поворота Ω-образной консоли можно с помощью информационного индикатора на мониторе.
5. Сообщение выводится, если угол поворота Ω-образной консоли или угол поворота верхней секции стола катетеризации не укладывается в заданные пределы. Если это так, то скорректируйте настройку и перейдите к следующему этапу. Вывод сообщения прекращается автоматически.
