Атлас укладок при рентгенологических исследованиях (Кишковский А.Н.) - Глава 5 Часть 3

Снимок предназначен для изучения рентгеновской суставной щели, структуры и контуров смежных концов плечевой кости и костей предплечья.

УКЛАДКИ ДЛЯ РЕНТГЕНОГРАФИИ ЛОКТЕВОГО СУСТАВА СНИМОК ЛОКТЕВОГО СУСТАВА В ПРЯМОЙ ЗАДНЕЙ ПРОЕКЦИИ

 Назначение снимка. Снимок предназначен для изучения рентгеновской суставной щели, структуры и контуров смежных концов плечевой кости и костей предплечья. Снимок назначают при различных заболеваниях сустава и в случаях травмы.

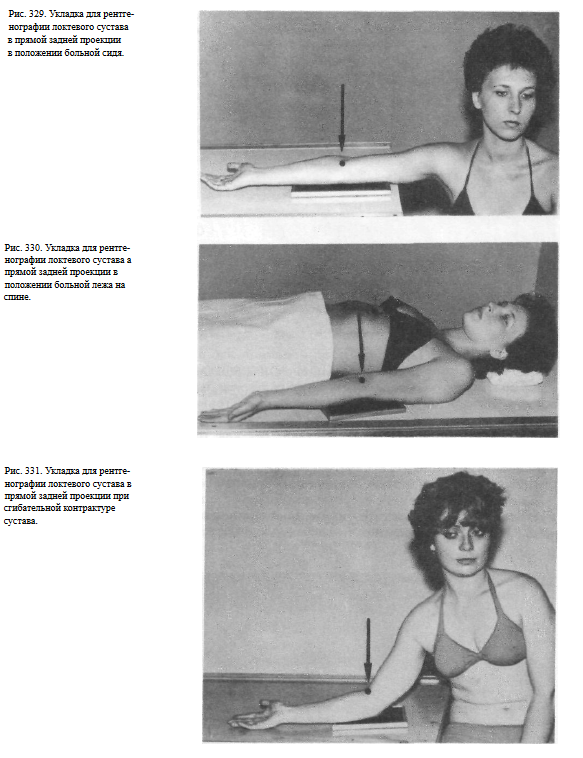

2. Снимок может быть выполнен и в положении больного лежа на спине. Рука максимально разогнута в локтевом суставе, кисть — в положении супинации. Положение кассеты и центрация пучка рентгеновского излучения те же (рис. 330).

3. Укладка при выполнении снимка локтевого сустава в прямой проекции в случаях сгибательной контрактуры в суставе имеет некоторые особенности. Для получения изображения суставной щели необходимо уложить руку так, чтобы к кассете, расположенной на снимочном столе, прилегала задняя поверхность предплечья. Ладонь при этом обращена вверх. Плечо располагается под углом к кассете. В зависимости от выраженности сгибательной контрактуры больной либо сидит на высокой скамейке у края стола, либо стоит. Пучок рентгеновского излучения направляют отвесно на середину локтевой ямки (рис. 331). При угле сгибания больше 90° изображение суставной щели получается искаженным.

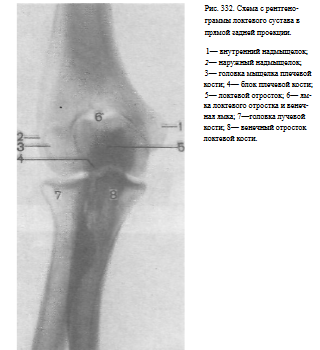

 Информативность снимка. На рентгенограмме выявляются дистальный конец плечевой кости, ее суставная поверхность, образованная головкой и блоком, рентгеновские суставные щели плечелучевого, плечелоктевого и проксимального лучелоктевого суставов, головка лучевой кости, локтевой и венечный отростки локтевой кости и проксимальные отделы диафизов лучевой и локтевой костей (рис. 332).

Критерием правильности укладки является отображение рентгеновских суставных щелей плечелоктевого и плечелучевого суставов в виде лентовидной извилистой полосы просветления.

СНИМОК ЛОКТЕВОГО СУСТАВА В БОКОВОЙ ПРОЕКЦИИ

Назначение снимка. Снимок в боковой проекции является обязательным при исследовании локтевого сустава, так как только при рентгенографии в двух взаимно перпендикулярных проекциях могут быть правильно оценены изменения и в самом суставе, и в смежных отделах костей.

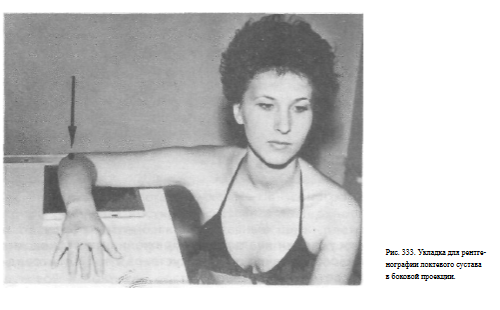

Укладка больного для выполнения снимка. Больной сидит боком к столу.

Информативность снимка. На снимке определяются дистальный отдел плечевой кости и проксимальные отделы костей предплечья. Хорошо видны локтевой и венечный отростки локтевой кости, головка и шейка лучевой кости.

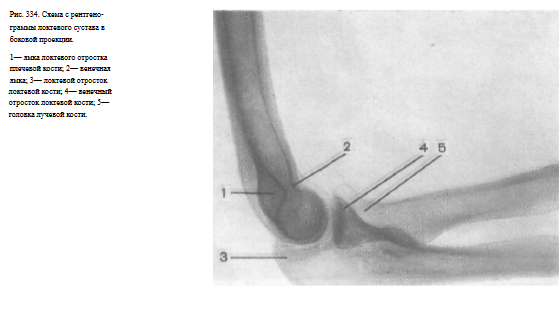

Блок и головка плечевой кости проекционно наслаиваются друг на друга и определяются на снимке в виде концентрических кругов, что и служит показателем правильности укладки (рис. 334).

СНИМОК ЛОКТЕВОГО СУСТАВА В АКСИАЛЬНОЙ ПРОЕКЦИИ

 Назначение снимка. Снимок предназначен для изучения локтевого отростка и заднего отдела суставной поверхности блока плечевой кости.

Укладка больного для выполнения снимка. Больной сидит боком или лицом к столу. Рука максимально согнута в локтевом суставе и прилегает задней поверхностью плеча к плоскости стола. Кисть ладонью прилежит к области плечевого сустава. Кассету размером 13X18 см укладывают под область локтевого сустава.

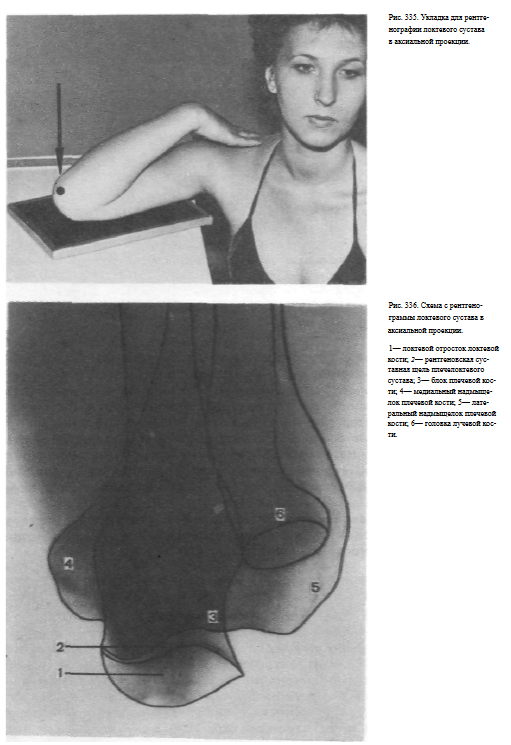

Пучок рентгеновского излучения направляют на выступающий локтевой отросток перпендикулярно к кассете (рис. 335).

 Информативность снимка. На снимке видны локтевой отросток локтевой кости, блок плечевой кости, медиальный и латеральный надмыщелки плечевой кости, головка лучевой кости, рентгеновская суставная щель плечелоктевого сустава (рис. 336).
