Рентгенография и рентгенологические измерения бедренной кости на основе методологии CORA. Часть 1. Измерения бедренной кости во фронтальной плоскости
В ветеринарной ортопедии важное значение в развитии вторичных патологий тазобедренного и коленного сустава играют деформации бедренной кости, оценить которые можно, применяя в клинической практике методологию оценки и коррекции деформаций CORA
Введение
В ветеринарной ортопедии важное значение в развитии вторичных патологий тазобедренного и коленного сустава играют деформации бедренной кости, оценить которые можно, применяя в клинической практике методологию оценки и коррекции деформаций CORA [3, 8, 9, 11, 17, 21, 26]. Методология CORA описывает алгоритм измерений механических и анатомических углов длинных костей и основанные на этом принципы коррекции деформаций [4, 6, 12, 13, 18, 22, 24].
Цель исследования - на основании литературных данных проанализировать и систематизировать принципы и алгоритм выполнения рентгенографии бедренной кости в соответствии с методологией CORA.
В планируемой серии статей описан стандартный алгоритм выполнения рентгенографии и проведения рентгенографических измерений бедренной кости во фронтальной, сагиттальной и поперечной плоскостях, приведены сводные литературные данные о средних физиологических нормах углов бедренной кости.
Материалы и методы
Объектом исследования служили данные литературы, опубликованные в печати в период с 2000 по 2023 года.
Для участия в анализе первично было отобрано 134 источника литературы, путем проверки научных российских и зарубежных он-лайн ресурсов elibrary. ru, cyberleninka.ru, rusneb.ru, medline.ru, pubmed. ncbi.nlm.nih.gov, scopus.com, onlinelibrary.wiley.com, sciencedirect.com с поиском по ключевым словам и словосочетаниям — ветеринария, животные, собаки, бедренная кость, рентгенография, ортогональные проекции, референтные линии и углы, анатомические углы, механические углы, методология CORA. Несколько статей были взяты из других источников.
После систематизации результатов поиска и ознакомления с аннотациями к публикациям, из анализа были исключены 87 работ, являвшихся дубликатами или перекрестными исследованиями, либо работами, не связанными с избранной авторами темой. Окончательную оценку проводили путем прочтения полного текста оставшихся 47 статей.
Большая группа исследований, описанных в выбранных 47 статьях, была посвящена оценке различных углов бедренной кости, не относящимся к методологии CORA. В выборке присутствовали отдельные работы, касающиеся сравнения точности различных методов визуализации и оценки деформаций — таких, как рентгенография, КТ и анатомические модели кости. В нескольких статьях сравнивались значения углов бедренной кости без патологии и углов бедренной кости при наличии медиального вывиха коленной чашки разных степеней.
В окончательном варианте в настоящую работу включены 20 из 134 статей, в которых опубликованы принципы выполнения рентгенографии бедренной кости в ортогональных проекциях и количественные данные по нормальным средним углам бедренной кости в породном аспекте, оцененных по методологии CORA [9...28].
Результаты и обсуждение
Данные, полученные в результате изучения доступных нам источников литературы, были проанализированы и систематизированы.
Результаты данной работы можно разделить на два раздела, один из которых посвящен вопросам рентгенографии бедренной кости, второй — вопросам проведения линий и осей, оценке углов суставов бедренной кости.
Рентгенография бедренной кости в ортогональных проекциях. В целом, можно сделать вывод о том, что данные по рентгенографии бедренной кости в ортогональных проекциях освещены в литературе недостаточно широко. В основном рекомендации по рентгенологической укладке, ключевым аспектам и нюансам получения правильного снимка скудные и разрозненные, что не позволяет получить исчерпывающую информацию из одного литературного источника [1, 2, 7, 14, 16, 23, 27]. Такое состояние вопроса потребовало детальной оценки и систематизации информации в единый структурированный алгоритм, учитывающий все аспекты получения правильного рентгеновского изображения.
Проведение линий и осей, оценка углов суставов бедренной кости. Несмотря на единую международную номенклатуру линий и осей, применяемых для оценки геометрии бедренной кости, в разных источниках литературы можно встретить различия в методологии проведения. Это связано прежде всего с тем, что существует несколько методик измерений бедренной кости, опубликованных в печати разными авторами в разные года. При кажущейся на первый взгляд идентичности, некоторые из этих методов основаны на иных, не описанных в методологии CORA, принципах, что может вызывать путаницу и неверное толкование данных при изучении принципов коррекции деформации [5, 10, 15, 19, 20, 25, 28].
В этой связи были выделены и систематизированы единые правила проведения линий, осей и углов суставов, соответствующие методологии CORA и общепринятой международной номенклатуре.
Нормальные значения механических и анатомических углов. В разных литературных источниках, посвященных определению нормальных значений углов бедренной кости, исследователи публикуют данные по одной породной группе. В связи с чем, в клинической практике возникает необходимость использовать одновременно несколько источников литературы, что доставляет определенные неудобства практикующему хирургу и увеличивает вероятность клинической ошибки.

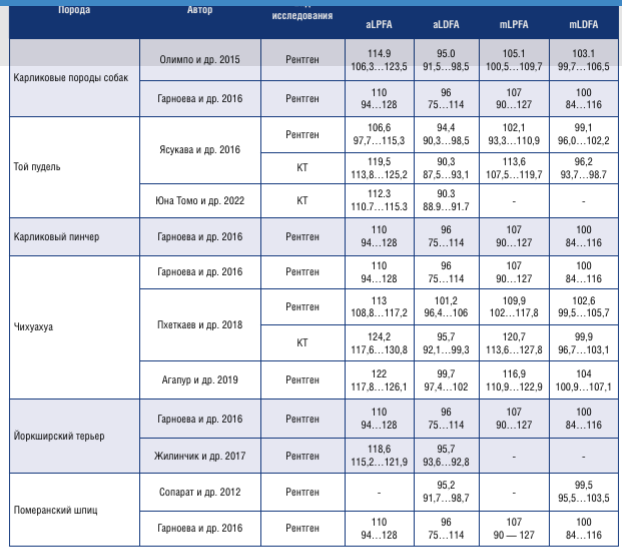

Авторами была сформирована сводная таблица, в которой представлены данные средних нормальных значений углов бедренной кости в породном аспекте, опубликованные в печати разными авторами в разные года (табл.).

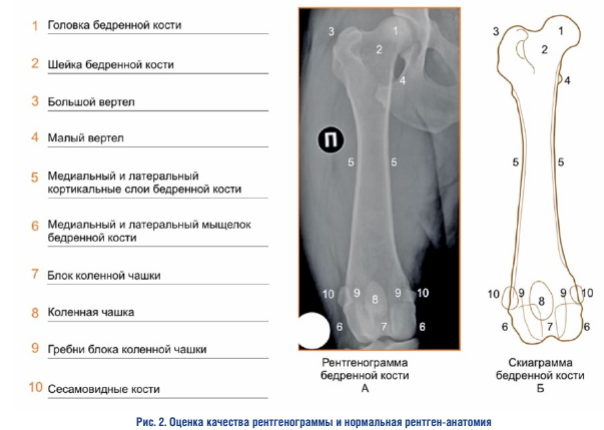

Рентгенографию бедренной кости в ортопедических проекциях выполняют в состоянии глубокой седации пациента, с применением мио- релаксантов, ориентируясь на среднее время выполнения исследования от 15 до 30 минут.
Рентгенография и рентгенологические измерения бедренной кости во фронтальной плоскости.

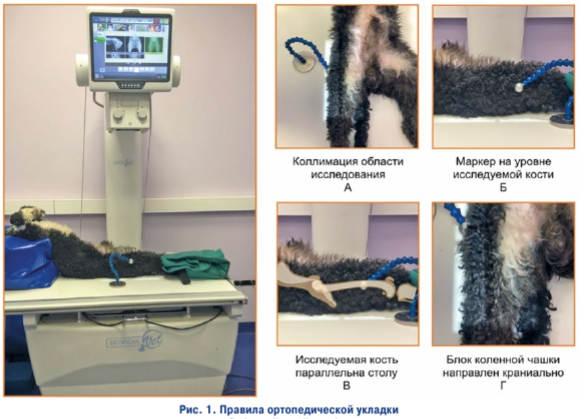

Рентгенографию бедренной кости во фронтальной плоскости выполняют в положении пациента лежа на спине на рентгеновском столе, с разогнутой и вытянутой назад тазовой конечностью и поднятой передней частью тела так, чтобы можно было сориентировать бедренную кость параллельно фронтальной и перпендикулярно сагиттальной плоскостям. В некоторых случаях, например, когда коленный сустав не удается полностью разогнуть, помимо поднимания передней части тела пациента может потребоваться приподнять таз.
Коллимационная решетка должна быть сфокусирована на область исследования, что позволяет получить качественное изображение исследуемой области.
Экспозиция снимка. Артефакты экспозиции или цветопередачи на рентгеновских снимках визуализируются как засвеченные или затемненные участки, которые могут быть схожи с проявлениями патологических процессов и могут послужить источником диагностических ошибок.
Фокусировка коллиматора. Область светового окна должна соответствовать размеру исследуемой области с захватом смежных костных и мягкотканных структур в пределах необходимого для нормального определения границ исследуемой кости, контуров мягкотканных структур, оценки атрофии мышц и их контрактур.
Маркер размера. Это рентгенологический маркер заданного размера, расположенный на уровне середины исследуемой кости в непосредственной близости к области интереса. С этой целью используют маркер в виде металлического шара на подвижной ноге диаметром 1 дюйм (25 мм), который имеет одинаковые линейные размеры при любом положении.
Использование плоских маркеров затрудняет проведение исследования, так как требует более тщательного позиционирования в пространстве по сравнению с шаром, а в ряде случаев может обусловить значительную погрешность в измерениях после масштабирования снимка.
Артефакты изображения. Наличие посторонних включений в область исследования таких, как руки рентген-оператора или владельца пациента, посторонние металлические предметы считают недопустимыми и расценивают как грубое нарушение техники безопасности при работе с ионизирующим излучением.
Оценка ортопедической проекции — дистальный эпифиз. При интерпретации правильной ориентации дистального эпифиза бедренной кости во фронтальной плоскости необходимо учитывать усредненную совокупность признаков, каждый из которых по отдельности не является абсолютным критерием адекватности проекции (рис. 3)
Положение сесамовидных костей. Сесамовид- ные кости должны быть разделены кортикальными слоями пополам. Сесамовидные кости являются структурой, которая относится к бедренной кости, но не принадлежит ей, поэтому, например, при изменении формы сесамовидных костей, при наличии остеоартрита сезамо-бедренных суставов, данный критерий может не отражать истинного положения дистального эпифиза бедренной кости.
Положение межмыщелковой ямки и контуров мыщелков. Межмыщелковая ямка должна иметь форму равномерно вогнутой окружности. Контуры латерального и медиального мыщелков должны хорошо визуализироваться, быть прямыми и располагаться посередине относительно ширины дистального эпифиза.
Положение коленной чашки. Коленная чашка должна находиться в своем нейтральном положении относительно блока коленной чашки на линии, соединяющей сесамовидные кости, и делить коленную чашку на примерно равные верхнюю и нижнюю части. Такая ориентация коленной чашки свидетельствует о параллельном положения бедренной кости относительно рентгеновской кассеты (фронтальной плоскости).
В тех случаях, когда выполняется рентгенография бедренной кости пациенту, у которого присутствует не вправляемый латеральный или медиальный вывих коленной чашки, и она располагается за пределами своего блока, необходимо ориентироваться только на линию, проведенную между сесамовидными костями.

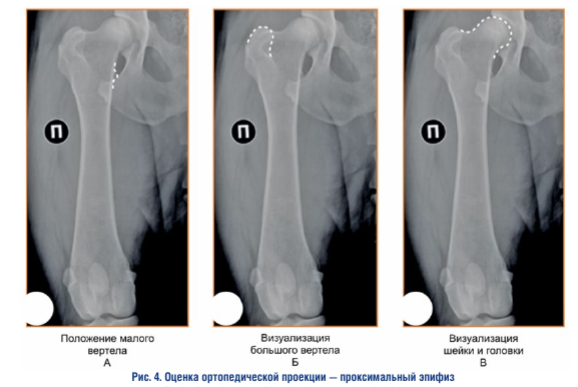

Оценка ортопедической проекции — проксимальный эпифиз. При интерпретации правильной ориентации проксимального эпифиза бедренной кости во фронтальной плоскости необходимо учитывать усредненную совокупность признаков, каждый из которых по отдельности не является абсолютным критерием адекватности проекции 1.
Положение малого вертела. Малый вертел должен хорошо визуализироваться, иметь четкие контуры и точные границы, его медиальный край должен уверенно, но не избыточно выступать за границы медиального кортикального слоя бедренной кости.
Визуализация большого вертела. Большой вертел должен хорошо визуализироваться, иметь четкие контуры и точные границы.
Визуализация шейки и головки. Головка и шейка должны хорошо визуализироваться, иметь четкие контуры и точные границы.
При наличии выраженного остеоартрита тазобедренного сустава границы шейки и головки бедренной кости могут быть значительно изменены, что может затруднять нормальное определение их контуров и точных границ.

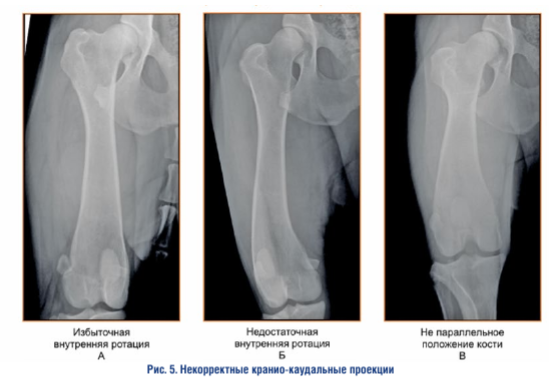

Некорректные проекции. Скошенная форма межмыщелковой ямки с заостренной вершиной служит свидетельством «косого» положения дистального эпифиза бедренной кости относительно фронтальной плоскости.
Анатомо-рентгенологические ориентиры проксимального отдела бедренной кости выражены не так очевидно, как ориентиры дистального эпифиза бедренной кости, при этом они имеют важное значение в определении наличия/отсутствия патологической торсионной деформации бедренной кости. В этой связи, оценку торсии бедренной кости по анатоморентгенологическим ориентирам ее проксимального отдела следует проводить в сочетании с данными рентгенографии бедренной кости в сагиттальной и поперечной плоскостях.
Смещение заостренной вершины межмыщелковой ямки в медиальную сторону свидетельствует об излишней внутренней ротации бедренной кости.
Смещение заостренной вершины межмыщелковой ямки в латеральную сторону свидетельствует об излишней внешней ротации бедренной кости.
При отсутствии вывиха коленной чашки ее положение, не соответствующее нейтральному положению относительно центра дистального эпифиза, служит свидетельством «косого» положения дистального эпифиза бедренной кости относительно фронтальной плоскости.
Смещение коленной чашки в медиальную сторону (при отсутствии вывиха коленной чашки) свидетельствует об излишней внутренней ротации бедренной кости.
Смещение коленной чашки в латеральную сторону (при отсутствии вывиха коленной чашки) свидетельствует об излишней внешней ротации бедренной кости.
Положение коленной чашки не на линии, соединяющей сесамовидные кости, служит свидетельством «не параллельного» положения бедренной кости относительно фронтальной плоскости.
*Получение изображения интактной кости, как правило, не вызывает сложностей, при этом выполнение рентгенографии костей с деформацией, напротив, является трудоемким процессом, при котором получить правильные рентгенограммы бывает затруднительно, а в некоторых исключительных случаях невозможно.
В тех случаях, когда качественные рентгенограммы выполнить не представляется возможным, можно прибегнуть к помощи Компьютерной томографии.

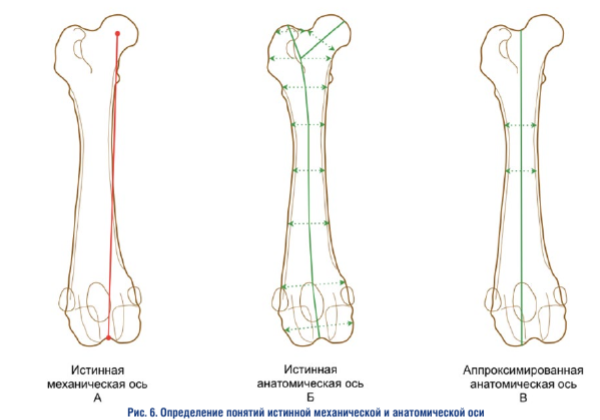

Определение понятий истинной механической и анатомической оси. В организме человека и животного, от природы, нет плоскостей, линий и осей: эти понятия и термины введены, чтобы облегчить понимание строения организма, помочь специалистам общаться «на одном» языке, понятными формулировками. В этой связи, в травматолого-ортопедическую практику были введены понятия механическая ось конечности/кости и анатомическая ось кости (рис. 7).
Истинная механическая ось. С точки зрения биомеханики движения, нагрузка от осевого скелета к периферическому направлена вдоль вектора, ориентированного от центра проксимального сустава к центру дистального сустава, что обусловливает положение истиной механической оси кости.
Анатомо-рентгенологические ориентиры, позволяющие оценить положение истинной механической оси кости на рентгенограмме, просты и понятны, поэтому в методологии CORA положение истиной и расчетной механической осей совпадают.
Истинная анатомическая ось. Важным фактором строения костей является их анатомическая форма. Истинная анатомическая ось, проходящая через центр диафиза, имеет очертания ломаной линии, при этом чем больше точек диафиза использовать для определения центра кости, тем более криволинейной она будет.
Использовать такой принцип построения истинной анатомической оси в клинической практике трудоемко и не достоверно, в связи с чем в методологии CORA для расчетов предложен вариант проведения аппроксимированной к прямой линии анатомической оси.

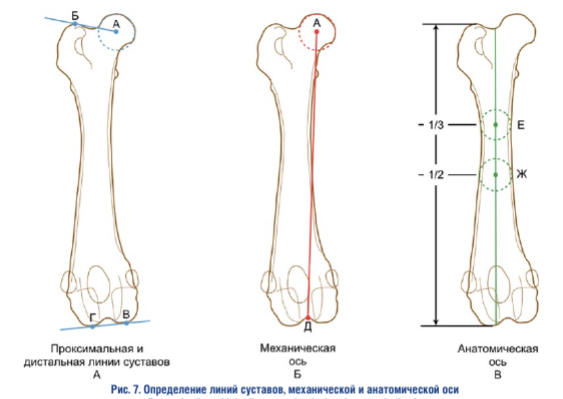

Определение линий суставов, механической и анатомической оси. Расчетную анатомическую ось проводят через фиксированные относительно линейных размеров кости две точки в центре диафиза, при этом для каждой длинной кости предложены свои правила проведения расчетной анатомической оси.
Определите центр головки бедренной кости, вписав в нее наиболее подходящую окружность.
Определите самую проксимальную точку большого вертела бедренной кости.
Соедините две полученные точки линией — это проксимальная линия сустава.
Дистальная линия сустава
Определите самую дистальную точку медиального мыщелка бедренной кости.
Определите самую дистальную точку латерального мыщелка бедренной кости.
Соедините две полученные точки линией — это дистальная линия сустава.
Механическая ось кости
Определите центр головки бедренной кости, вписав в нее наиболее подходящую окружность.
Определите самую проксимальную точку центра межмыщелковой ямки.
Соедините две полученные точки линией — это механическая ось.
Анатомическая ось кости
Измерьте расстояние от самой дистальной точки дорсальной поверхности шейки бедренной кости до самой проксимальной точки центра межмыщелковой ямки.
Отметьте середину ранее измеренного расстояния и определите на этом уровне центр диафиза, вписав между внешними контурами медиального и латерального кортикального слоя кости наиболее подходящую по диаметру окружность.
Отметьте верхнюю треть измеренного ранее расстояния и определите на этом уровне центр диафиза, вписав между внешними контурами медиального и латерального кортикального слоя кости наиболее подходящую по диаметру окружность.
Соедините две полученные точки линией — это анатомическая ось.

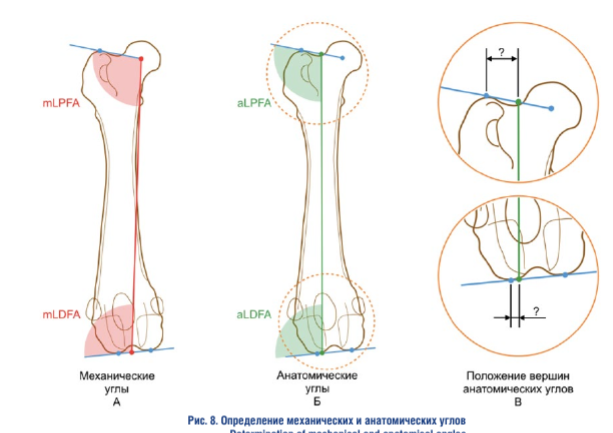

Определение механических и анатомических углов. Определение углов приведено на рисунке 8.
Механические углы суставов
При пересечении механической оси с проксимальной и дистальной линией сустава образуется проксимальный и дистальный механический угол соответственно.
Вершины механических углов находятся в центре суставов.
Анатомические углы суставов
При пересечении анатомической оси с проксимальной и дистальной линией сустава образуется проксимальный и дистальный анатомический угол соответственно.
Вершины анатомических углов имеют свое положение на линиях суставов, которое при планировании коррекции деформации измеряется в миллиметрах относительно близлежащей референсной точки ориентации линии сустава.

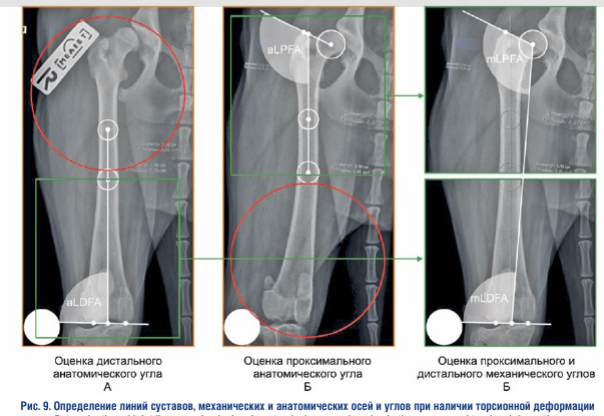

Определение линий суставов, механических и анатомических осей и углов при наличии торсионной деформации. При наличии торсионной деформации бедренной кости, невозможно получить рентгеновский снимок, на котором одновременно будут визуализироваться в правильном ортопедическом положении проксимальный и дистальный эпифизы.
Так, на рентгенограмме, выполненной с правильным положением дистального эпифиза бедренной кости, проксимальный эпифиз будет визуализироваться в «косом» положении, что можно оценить по ненадлежащей визуализации его анатомо-рентгенологических ориентиров. На такой рентгеновской проекции можно достоверно оценить дистальный анатомический угол, проксимальный анатомический угол, а проксимальный и дистальный механический углы оценивать нельзя.
Если необходимо оценить проксимальный анатомический угол, необходимо выполнить дополнительную рентгеновскую проекцию бедренной кости во фронтальной плоскости с правильным положением проксимального эпифиза, при этом дистальный эпифиз автоматически развернется в «косое» положение, что можно оценить по ненадлежащей визуализации его анатомо-рентгенологических ориентиров. На такой рентгеновской проекции можно достоверно оценить проксимальный анатомический угол, дистальный анатомический угол, а также проксимальный и дистальный механический углы оценивать нельзя.
Если необходимо оценить проксимальный и дистальный механические углы, необходимо провести «слияние» двух рентгенограмм, при котором проксимальный и дистальный суставные концы будут находиться в состоянии правильной ортопедической проекции. Условная граница соединения рентгенограмм должна обеспечивать наиболее точное сопоставление кортикальных слоев кости из всех возможных вариантов как по ширине, так и относительно вертикальной оси кости с сохранением общей длины кости. На таком совмещенном изображении двух рентгеновских проекций можно одновременно достоверно оценить проксимальный и дистальный анатомические углы, а также проксимальный и дистальный механические углы.
Заключение
На основании проведенного анализа литературы, авторами объединены и систематизированы данные по выполнению рентгенографии и проведению рентгенологических измерений бедренной кости в соответствии с методологией CORA.
Изложены ключевые аспекты выполнения рентгенографического исследования с целью получения рентгеновского изображения бедренной кости во фронтальной (Часть 1) , сагиттальной и поперечной плоскости (Часть 2, 3), соответствующие принципам методологии CORA.
Освещены основные аспекты оценки качества проведенного рентгенологического исследования.
Определены основные критерии оценки достоверности ортопедической проекции бедренной кости.
Описан пошаговый алгоритм определения линий суставов, механических и анатомических осей бедренной кости с описанием международной номенклатуры механических и анатомических углов соответствующий принципам методологии CORA.
Сформирована сводная таблица нормальных средних значений анатомических и механических углов бедренной кости, оцененных в соответствии с принципам методологии CORA, опубликованных разными авторами в разные года (табл.).
